Monitor de estaciones
GlobalQuake ofrece un Monitor de estaciones dedicado que te permite inspeccionar datos sísmicos sin procesar y filtrados de cualquier estación del globo. Esto es útil para verificar detecciones, investigar anomalías o simplemente observar el movimiento del suelo en tiempo real.
Abrir un monitor

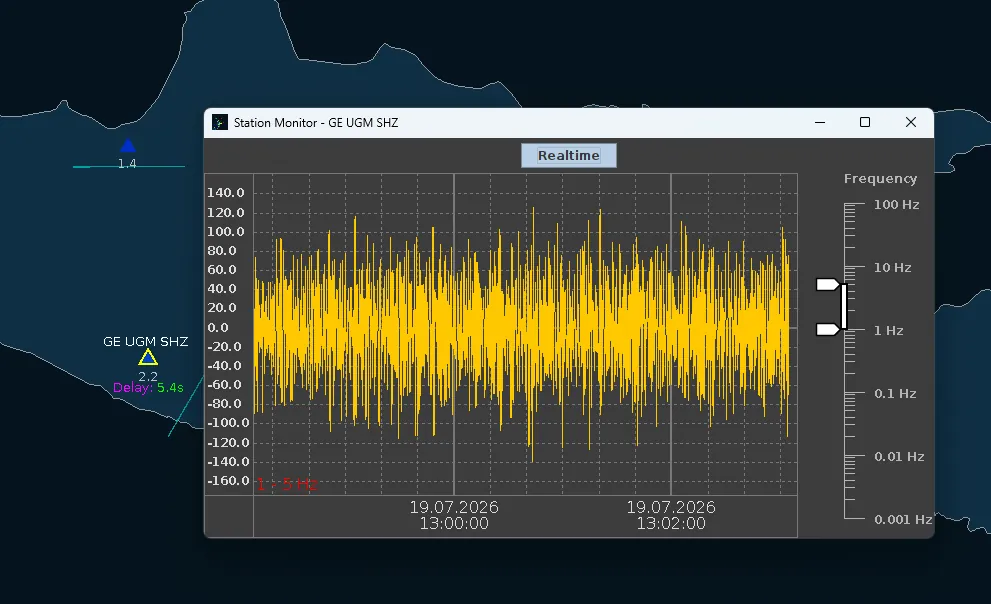

Haz clic en cualquier marcador de estación en el globo para abrir el panel del Monitor de estaciones. El panel ocupa una parte de la pantalla y muestra los datos de formas de onda en directo de la estación seleccionada.
Presiona Escape en cualquier momento para cerrar el monitor y volver a la vista principal del globo.
Leer las formas de onda
El Monitor de estaciones presenta tres tipos de gráficos:
- Gráfico de forma de onda — la señal sísmica sin procesar tal como la registra la estación.
- Gráfico de ratio — una señal derivada usada para evaluar ratios de energía o amplitud a lo largo del tiempo.
- Gráfico de detección de eventos — resalta los momentos en que el sistema identificó un posible evento sísmico.
Todos los gráficos se actualizan en tiempo real a medida que llegan nuevos datos. Puedes desplazarte horizontalmente para explorar el historial reciente dentro de la ventana mostrada.
Usar filtros
El monitor incluye un filtro pasa banda en tiempo real controlado por un deslizador de frecuencia. Ajusta el deslizador para aislar bandas de frecuencia específicas, lo que puede ayudar a distinguir señales sísmicas del ruido o a estudiar el contenido de frecuencia particular de un evento.
Los ajustes de frecuencia más bajos enfatizan eventos lejanos o profundos, mientras que los ajustes más altos resaltan la actividad local o superficial.
Estados de las estaciones
Las estaciones aparecen en el globo con distintos estados visuales:
Cuando abres el monitor de una estación inactiva, verás datos de forma de onda limitados o nulos. Cambia a una estación activa para observar señales en directo.
